产品描述

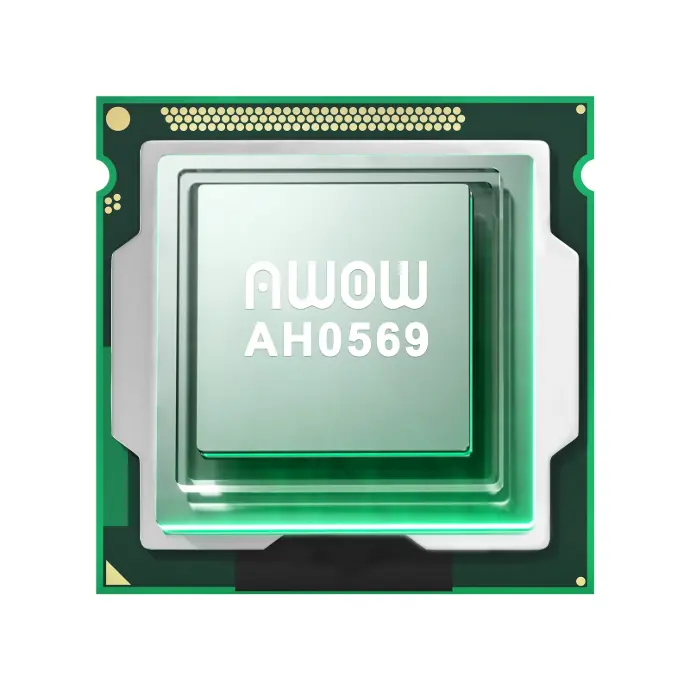

AH0569
4M高集成无线视频SoC
AH0569是一颗双RISC-V架构SoC，内部集成的高性能ISP和硬件编码单元支持4MP摄像头接入、ISP处理和H.264编码。AH0569支持单、双、三目的摄像头接入方案，同时集成了Wi-Fi、LDO、IRCUT Driver和Audio Codec等模块。基于优秀的ISP处理能力、低功耗与高扩展能力，AH0569可扩展多目网络摄像头、低功耗门铃、智能门锁等产品。
（*AH0569系列芯片有多个不同规格子型号，本页面中介绍为AH0569L2-WXX，其它子型号规格略有不同，具体以规格书为准）
产品特点
双RISC-V异构设计，提高快速启动性能
支持4MP的H.264高清视频录制，支持多路摄像头接入
支持Serial RGB、I8080和丰富的SPI、UART、TWI、USB、RMII、PWM接口
具体规格
集成低功耗Wi-Fi，DTIM10保活下180μA
| CPU | RISC-V CPU, up to 1GHz |
| MCU | RISC-V MCU, up to 600MHz |
| Memory | SiP 64MB DDR |
| Video Encoder | H.264 - 4M@20fps JPEG - 8192*8192 |
| Video Decoder | JPEG - 8192*8192 |
| Camera | MIPI CSI - 2*1-lane/1*2-lane Parallel-CSI - 8/10/12-bit width |
| Display | Serial RGB/I8080 - 800*480@60fps |
| Interface | USB 2.0 DRD, SDIO, RMII UART *4, TWI *3, SPI *3 PWM *12 GPADC |
| Wireless | 2.4G Wi-Fi4, DTIM10 180μ[email protected] |
| Software System | Tina Linux FreeRTOS |
